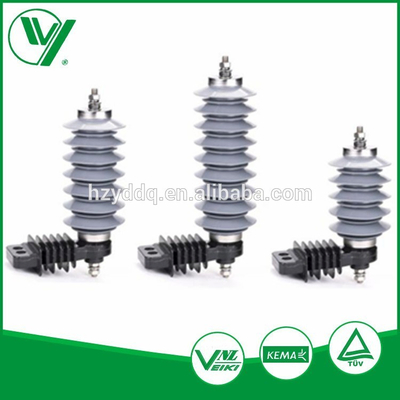

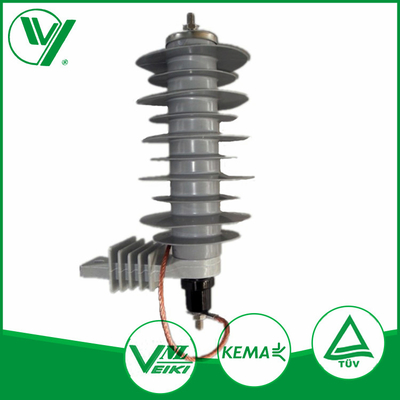

Außen-Behältner für Überspannungen HY5WBG-17/50 17kV Polymergehäuse

MOQ:	1
Preis:	1

Detail Information

Product Description

Detail Information

Zertifizierung:

ISO9001

Modellnummer:

HY5WBG-17/50

Installationstyp:

Parallelanschluss

Material:

Zno

Wohnmaterial:

Polymer

Spannungsbewertung:

17 kV

Entladungsstrom:

5kA

Nennspannung:

17 KV

Kontinuierliche Spannung betreiben:

13,6 kv

Maximale Gleichspannung:

25 KV

Minimum steiler Impuls:

57,5 kv

Maximaler Blitzimpuls:

50 KV

Maximaler Betriebsimpuls:

42,5 kV

Dauerstrom:

0,5 MA

Widerstandsstrom:

250 MA

Verbiegender Widerstand:

1,6 kN

Hervorheben:

17 kV-Polymerüberspannungshalter

Blitzschutzgerät für den Außenbereich

HY5WBG-17/50 Überspannungsschutz

Product Description

Freileitungs-Klasse-Abstützungs-Überspannungsableiter (HY5WBG-17/50)

Produktspezifikationen

Attribut	Wert
Modell-Nr.	HY5WBG-17/50
Installation	Parallel-Ableiter
Anwendung	Umspannwerk
Größe	Mittel
Betriebsspannung	Niederspannung
Form	Quader
Material	ZnO
Marke	Yongde
Gehäusefarbe	Grau
Gehäuse	Polymer
Spannung	17 kV
Entladestrom	5 kA
Transportverpackung	Karton
Spezifikation	GB IEC
Markenzeichen	YongDe
Ursprung	China
HS-Code	85354000
Produktionskapazität	50.000 Stück/Jahr

Produktbeschreibung

Abstützungs-Überspannungsableiter

Betriebsbedingungen

Geeignet für den Außen- und Innenbetrieb
Maximale Höhe: 2000 m
Leistungsfrequenzbereich: 48 Hz bis 62 Hz
Die Leistungsfrequenzspannung darf die Dauerbetriebsspannung des Ableiters nicht überschreiten
Maximale Erdbebenintensität: 7 Grad
Maximale Windgeschwindigkeit: 35 m/s

Konstruktionsmerkmale und Funktionsprinzip

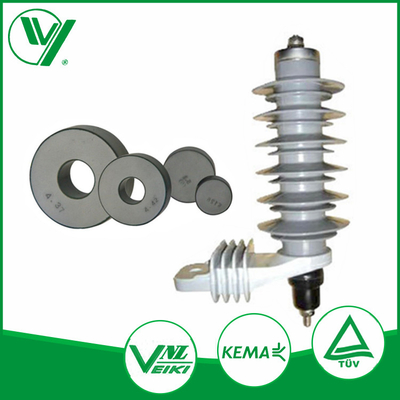

Der Ableiter verfügt über nichtlineare, hochwertige Metalloxid-Varistor-Innereien mit einem geformten Silikonkautschuk-Äußeren.

Unter normalen Bedingungen behält der Überspannungsableiter einen hohen Widerstand bei, wobei nur ein Mikroampere-Strom fließt, wodurch sichergestellt wird, dass der Betrieb der Geräte nicht beeinträchtigt wird. Bei Überspannungsereignissen schaltet der Ableiter auf einen niedrigen Widerstand um und leitet einen Kiloampere-Strom, während die Spannung innerhalb sicherer Grenzen gehalten wird, um angeschlossene Geräte zu schützen.

Technische Daten
